★第6章 "定在波音響障害を回避"するフロアデザイン
定在波の居座りを許すと、「座席配列で谷間を作って滞留ゾーンを躱す」以外に道はありません！
特にシューボックスを代表とする対抗する平行壁面の多い「長形ホール」の場合には重要な回避策となります。
※画像をクリックすると拡大できます。
※ここをクリックするとこのページの"目次 Topに戻れます！
第1節 扇状段床座席を用いたホール横断定在波の障害回避策
「シューボックスホール」でも、ギリシャの野外円形劇場のように「扇型のすり鉢状」に客席配置をすれば、客席聴取位置（頭・耳の高さ）での定在波は回避できます。

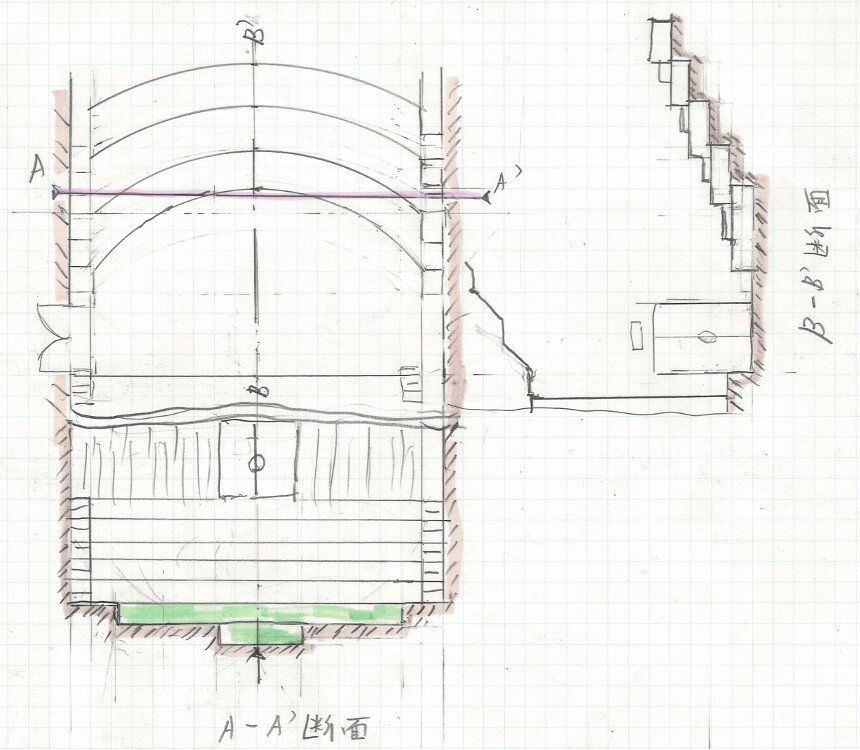

客席を扇形の段床（又はハノ字段床）に配置すると、客席中央部にはすり鉢状の「谷間」が生じて（上図左下）着席状態の「耳元の高さ」は定在波発生層（上図左上）からは外れて定在波の影響を受なくなります。
但し、フロアー面から高さ1.8m程度以下の周囲の壁面は、前途した「壁面スラント」or「アンギュレーション壁」若しくは「吸音壁」を併用しないと、（両端の）両側壁際の客席が定在波障害（音圧変動障害） に見舞われます。
1998年開館不二羽島文化センター（※ホールNaviはこちら）での適用例
1,290席／スカイホール＆384席／みのぎくホール 両ホール共に、アンギュレーション壁と、扇形段床配列客席で定在波に対して「鉄壁」の備えをしています。
※ここをクリックするとこのページの"目次 Topに戻れます！
★エピローグ 定在波は味方？に出来ない！
定在波は両側壁面が節目の「伝播しない音速"0"」の居座り振幅変調ゾーンです。
しかも基本周波数成分は半波長の"低周波振動！"です。
可聴帯域の下限20Hzの周期50msec（ミリ秒）～数秒周期の超低周波音圧変動が生じて、
「めまい、吐き気、強い不安感」等の健康障害！を誘発させてしまいます。
並行した壁面間では定在波は生じるので、「壁面スラント」で並行キャンセルするか「扇形段床」などで、定在波の音響障害エリアを回避！しないと「上記の健康被害！」しまいます！
第1項 ホール後部の音圧確保は...
第1目 姑息（こそく）な手段？として
前途した『伝承手法でホール幅を20ｍ以上に設定して、可聴帯域外の（低周波振動）成分をミステリーゾーンから追い出して、節目と腹さえ回避できれば...』と考えたのでしょうが...
定在波は「伝播しない音速"0"」のBad modification（改悪）！「Amplitude modulator （振幅変調装置）」居座りエリアでしかも短1周波数のサイン波ではなくおまけに基本は0.5波長の超低周波振動です！
なので、
前途したように1波長の節目と・腹に当たる5か所に5本の通路を設けても、「さまよえる幽霊船」には効果がありません！
シューボックスホール後部座席の音量（音圧）確保のために、態（わざ）と左右に平行壁を設けて「低音部分」の音量（音圧）を上乗せしようと悪巧（わるだくみ）！のホールも数多く見受けられますが...
悪巧みが成立しないどころか、悲惨な結果（※99）になっているのはこのためです！
参※99）当サイト関連記事 石川県立音楽堂 《 ホール 音響 ナビ 》コンサートホールでのコンサート体験 はこちら。
第2項 定在波による音響障害がない優れた「コンサート会場」は野音！と球場？
出展；Dosya:Theatre of Epidaurus OLC.jpg
https://tr.m.wikipedia.org/wiki/Dosya:Theatre_of_Epidaurus_OLC.jpg
野音と言えば、すぐに北海道にある広大な敷地の施設で、PAガンガンのポップスコンサートを思い浮かべられる方も多いと思いますが...
意外や意外、前途したように殆どの「野音（＆球場）」では定在波による音響障害が全くありません（周りに壁がないから当たり前？）。
第1目 高さ10ｍ以上の"遮音林"に囲まれた"野音"は...
回りの木立が醸し出す適度な残響だけで、過度な残凶（ざんきょう）に悩まされる事もなく、余分な付加音の無い「癖のない」、「楽音・肉声」の通りが良い、楽音に対する fidelity がすぐれた理想形（※92）の一つ！ともいえます！
ステージに近い数百人の zone では「アコースティック楽器」の音色や「歌手」の生声が十二分に楽しめる素晴らしい音響の野音となっている好例（※91）がたくさんあります。
参※91）当サイト関連記事 全国野音ナビはこちら。
2-1-1 嘗ての、EXPO`70大阪万博の「お祭り広場」のようなセミクローズド空間でも...
つまり立地環境が許せば 所沢西武球場のように、扇形スタンドの観客席周辺の垂直壁は無くてして「大屋根だけ設けたセミオープン環境」を構築すれば、初期反響＆定在波による障害は生じません！（※西武球場が意外と反響しないのはこのためです！但し夏場の換気には苦労している様です）
参※）当サイト関連記事 障子・襖でも断熱効果が得られる"天井付き 野音 用 換気 雨戸 ー 外気流入防止・省エネ換気窓 Tesla board for Wall materia ー はこちら。
※ここをクリックするとこのページの"目次 Topに戻れます！
